Le but serait également d'intégrer directement un premier étage avec 2 totor en base commune (style prépré hiraga) directement en tête du pré phono (il s'agit d'une suggestion de Yves !)
Cela permettrait d'avoir un pré avec un premier étage de gain pour les cellules MC. L'objectif étant de s'abstraire des transfos élévateur souvent honéreux.
De plus nous n'aurions plus besoins de condos de liaison sur le prépré et la composante continue en sortie pourrait permettre de polarisé le tube du premier étage ??

Qu'enpensez-vous ?

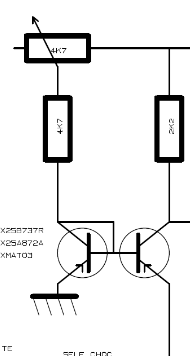

voici le schéma simplissime!

C'est à peu près ça !

Tu raccordes le collecteur du transi à la cathode du premier tube après avoir enlevé la résistance de cathode actuelle ainsi que sa charge de collecteur (c'est le tube qui la remplace, sa grille devant être à zéro ou positive de qq volts).
Ca devient un cascode hybride et ça peut marcher !
Il faudra certainement ajuster les valeurs du circuit de polar, il y a un +4V disponible si besoin

J'essaierai avec des transistors "tout venant" . . . après tweakage et documentation du "SPUD MATRIX" . . . la semaine prochaine
Si j'explose quelques 2N2222 ou BC357, c'est pas grave

Yves

quand on parle de galettes noires, il est difficile de rester objectif .
les écarts de prix peuvent être très importants.

entre une Nagaoka MP100 et MP 500, le prix est multiplié par 10.

et ce sont deux cellules MM chez le même fabriquant.

Bonjour,
je suis intéressé par le préampli Phono à tubes PC900,
mais qui fournit le transformateur d'alimentation TR AL #18 (11V/0,6A ; 110V/0,16A)

Le chauffage des PC900 est de 2X3,9V soit approximativement 8V pour 2 tubes en série.

Quel est le rôle des varistances SK1460 et du transistor Q1 (TIP50)

Ou relier la masse au châssis, par la masse de l'alimentation en isolant les RCA d'entrée et de sortie
On peut ainsi relier la masse du tourne disque au boitier...

Toutes les résistances de l'ampli sont d'une puissance de 1/4W ?
Et quels tensions pour les condensateurs C2, C3, C4, C5, C6 ?

Bref une nomenclature serait sympa

Bonjour Quitof,

Pour le transfo c'est simple, un seul et vrai fournisseur de qualité, j'ai cité notre ami Erato.
Pour les diverses questions, le spécialiste est bien sur Yves07, mais je crains qu'il n'est déjà répondu...

Je sais que ce n'est pas évident de trouver la réponse en cherchant, j'ai aussi souffert sur ce point, mais ce n'est qu'un forum de bénévoles...

Je vous signale aussi ce sujet.
viewforum.php?f=59

Amicalement
Yves

bonjour à tous

je me joinds à vous car, je suis en train de voir pour moi aussi me lancer dans la fabrication du pré ampli pc900 de yves.
j'ai déjà réalisé le DPP EL84 (qui me donne entière satisfaction).
cependant une question m'interpelle, en regardant le schéma et plus particulièrement les condensateurs, je constate que les symboles représentent uniquement des condensateurs polarisés !!!
est ce une mauvaise interprétation de ma part??

Bonsoir lapomm
Sur ce schéma je ne vois que des condos non polarisés


sur celui-ci des condos polarisés


Bonne soirée

oui en effet c'est ce que je pensais mais je croyais que l'un des symboles du condo polarisé le representait avec un trait droit et l'autre courbé... (souvenirs scolaires certainement dénaturés avec les années......).

tiens encore une question
concernant les valeurs de condos. sachant qu'elles ne sont pas notées, je suppose que l'on se base sur le µF??

Re

Oui c'est conventionnellement l'unité de base pour les schémas
un peu comme la phrase récurrente des R " All resistors 1/2 watt except as noted "

Une sorte de convention quoi

Bonne soirée

Bonjour,
Pas tout a fait Totof. Yves étant farceur, il a laissé le lecteur compléter :
La première a gauche, il faut la lire en pF. D'ailleurs, celle là devrait être ajustée en fonction de la cellule.
La dernière à droite est surement 1 µF. Les autres sont indiquées.

Pour ce qui est de l'adaptation de l'entrée à la cellule je vous conseille :

http://www.vinylengine.com/cartridge_database.php

Tout y est (ou presque).

Pascal

Bien vu !

- C1 = 330pF (selon cellule oeuf corse).
- C2 = 0,2µF.
- C3 = 1µF.
- C4, C5, C6: de qualité (polypro ou styroflex) et de précision, <= 5%, >= 63V
- R4, R7, R9, R24: 1/4 ou 1/8W, 1%.

Le côté arrondi indique l'armature extérieure . . . si il y en a une ! Elle est alors repérée sur le corps du condo.

Yves.

bonsoir à tous

bon j'ai regardé de mon coté le condo à prendre est un 400pF
concernant l'alim j'ai une question est ce que les 2 "0V" sont identiques??

concernant la partie ampli
le chauffage en voie gauche est alimenté en -4V
le chauffage en voie droite est donc alimenté en 4V??

je ne pense pas me tromper sur les questions mais je préfere demander quand meme....

meci d'avance

Bonsoir Lapomm

Oui le "0 volt" est identique c'est la tension de référence

Le chauffage des PC900 est en +4 volts continu et le - 4 Volts sert à la polarisation de la grille
de la 2ème triode , ça permet de se passer de condo de découplage et de R de cathode sur cet étage
c'est une polarisation fixe

Il y a peut être d'autre subtilités et yves ne manquera pas de nous les indiquées

A+
