du définitif ...........pas encore
......pour les transfo.........c bon (attention a l'orientation )
.....pour les tubes .......apres 2 ou 3 aller retour sur le forum pour confirmation
essaie avec les compo "capa/resis" ......mis a plat sur le dessin
( distance entre les tubes : une fois le diamètre / 2 fois entre driver et puissance .......fil au plus court , et même longueur ....de la symétrie........bref c le moment le plus délicat )

pourquoi temps de précaution
une fois le châssis de percé .........il faut faire avec

A+

Salut,

Je reviens sur le layout que j'ai fait, qui n'a pas l'air d'enchanter grand monde. Je l'ai fait par réflexe, je ne sais pas si c'est une bonne méthode, merci de m'éclairer sur ce point (savoir s'il faut absolument faire un cablage en l'air parce que ça m'a l'air assez complexe à faire).

Autre chose, pour le turret board, est ce qu'il est possible de le placer au dessus des lampes? Ou peut-on en trouver à de bons prix?

dernier truc : j'ai contacté abl pour la commande depuis lundi mais toujours pas de réponse. Nico tu disais qu'il étaient très fort, mais est ce normal pour le mail ou alors c'est pas passé?

Voila avec les transfos en vrai :



Je suis en train de me tater pour acheter le bois et tout commencer maintenant... mais... ca va etre dur !!! j'ai fortement envie de commencer !!!

Pour hidetogil : te casses pas la nenette, appelles les... t'inquietes pas ils sont gentils !!!

Salut

Pour hidetogil que veut dire turret board

pour le cablage en l'air c'est bien plus simple pour un début et une erreur
est vite réparable tu dessoude et tu refait
un ci une fois fait c'est figé

sinon pour l'implantation tu peut aussi souder directement les composant sur les socles

Tu progresse bien

pour Nico une tite photo des transfos peintes serait un régal

bonne journée

Salut à toi !
Non merci beaucoup pour ton layout. il me sert beaucoup. je suis en train de le refaire "à ma sauce" pour bien l'avoir en tête. et ca me permet de bien reflechir sur l'implentation... je le mettrais en ligne une fois fini.



Je sais pas si tu peux les placer au dessus des lampes mais je dirais oui... En tout cas tu peux en trouver chez conrad (c'est pas exactement des turretx, mais ça fera l'affaire): http://www.conrad.fr/circuits_imprimes_platines_c_18925_18946_18949


A+
Charles

Salut

Bonne technique les barrettes relais, a monter a côté des socles

par exemple entre les gros condos de filtrage et les socles des tubes

et isolé du chassis

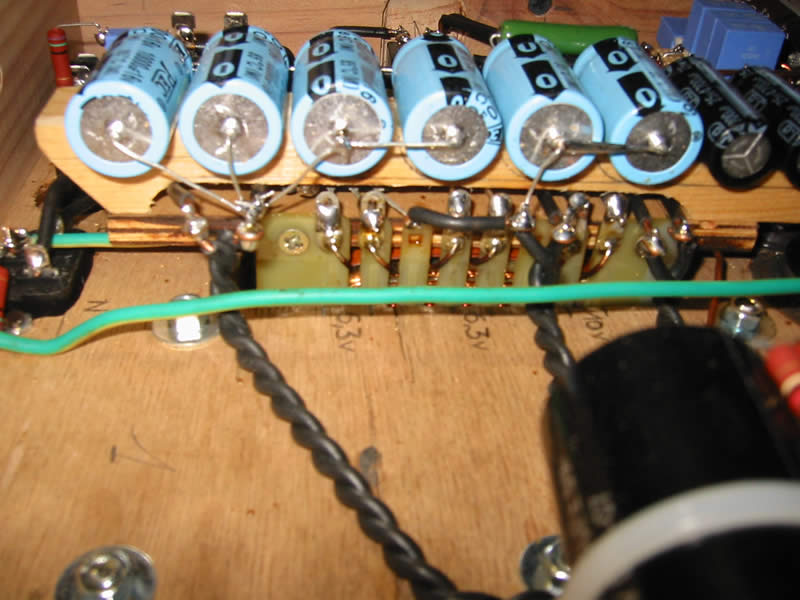

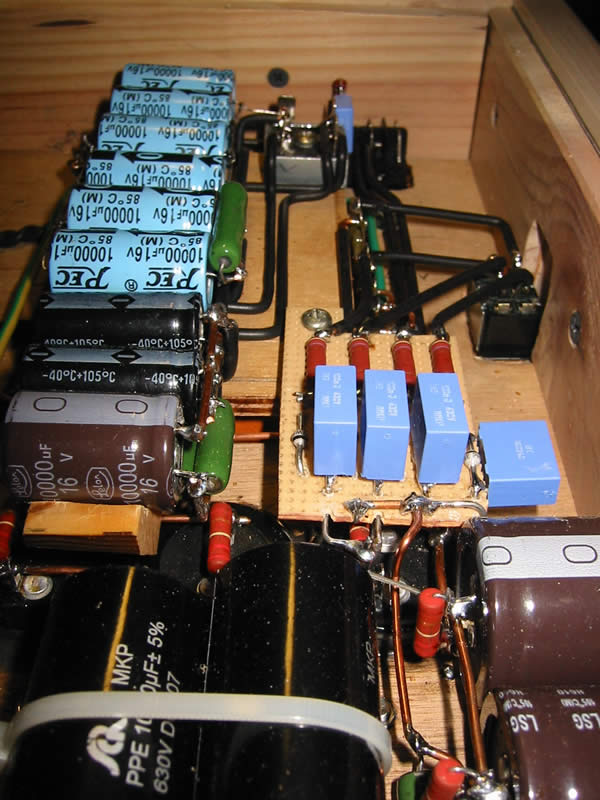

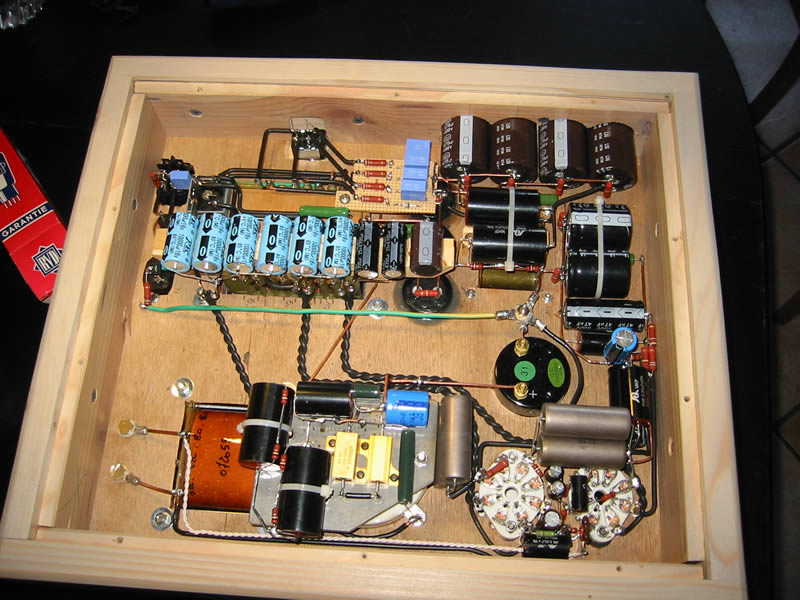

Pour info je me rapelle de quelques photos d'entrailles laissées par Jonas
et un post nomé "montré moi vos entrailles"

Jeté un oeil dessus, rubrique recherche sur le forum,mieux vaut une longue image qu'un gros discour

Lunette de soleil conseiller.

Ouais il faut que j'achete ces cosses relais si je vois que c'est trop serré sous les sockets de lampes.

Un ptit coup d'electronique diffusion et hop !!!!!!!


Oui je me rappelle sinon des assemblages de Jonas... Effectivement lunettes de soleil obligatoires !!!


Petite question aux rois de l'assemblage : comment fixer efficacement le gros condo de filtrage sur le chassis sans que l'on vois une quelconque fixation ???? Grazzie !!!

Hey, Tof et Nico,

Ne deviez vous pas venir faire un tour par ici ?

Serais absent du 26 Juin au 16 Juillet.

Yves.

Salut Yves,

ben après le 13 Juin moi je suis dispo assez facilement.

A voir avec Totof.

Salut à tous

Nico,pour fixer les condos d'alim, s'ils ne sont pas trop encombrants tu les fixe à l'aide de petit colliers rilsans pris au travers dune plaque de bois de faible épaisseur,celle ci vissée à l'intérieur du chassis en bois (bien vu le chassis bois)
Tu peut aussi te servir des fixations des gros élements tel que transfos, self, supports de tubes

pour les autres petit condos moi je les colle au silicone sur support bois

Les autres composants sont directements montés "point to point" au plus pres des tubes sur les supports

En faisant ton implantation prévois la place disponible pour souder les composants bout à bout, tu n'aura pas besoin de recourir à des turretboard
S'ils sont soudés au plus court,ils se maintiennent entre eux





Bon courage, bon boulot

A+
Philippe

C'est bon pour moi !

Yves.

On vois ca avec Totof et on te tiens au courant.

salut Nico et Yves

c'est a voir pour moi pas de problèmes
il faut que je me bloque un weekend et voila
suffisament a l'avance et c'est bon

j'attend quand même d'avoir recu mes 6p15p

au fait yves du nouveau avec les régul ht stabilisée

il faut que je finalise cela a ce weekend pour commander mes composant manquant

peut être même que j'ouvrirai un autre post pour le DA39

qu'en pense tu Yves

Ouais effectivement, pas besoin de turret quand on voit le montage de JONAS, mais je doute avoir une telle dextérité....

@Nico : y'a qu'un seul condo qui dépasse dans ce montage? (plus précisement, y'a que ce condo de 330µF qui a de grandes dimensions?)

@Yves : y'a t'il possibilité de s'incruster dans la réunion? (ou alors c'est un truc purement familial ou réservé à un cadre d'amis de longue date, auquel cas je retire immédiatement ma demande)
