Non, la tension cathodique n'est pas régulée, c'est le courant qui l'est.
Un tube neuf et nerveux va se retrouver automatiquement avec une tension de cathode élevée alors qu'un vieux mou aura une tension cathodique basse.
Ca peut servir de lampemètre rudimentaire
Tu vas te rendre compte que, sauf accident, la durée de vie d'un tube est . . . longue !

Yves.

Petit article pour appuyer ce que dit le Sieur Yves07
http://f6crp.pagesperso-orange.fr/ba/vie_tube.htm

A bientôt!


François

Bonjour.
Ça c'est de l'info utile, merci beaucoup,c'est le genre de renseignements,,que tout tubiste sérieux ,devrait avoir dans ses archives.
Pour ce qui me concerne, ayant exercé dans une autre vie, dans le ( les ) métier (s) de la qualité, et tubiste de surcroît je suis trés sensible à ce genre de document(s).
A+.
gege 94

Bonjour,

Comme je l'ai dis dans mon topic de présentation, j'aurais aimé une aide au contrôle. J'ai déjà vérifié, mais on est jamais à l’abri d'une erreur, surtout lorsqu'on a pas l'habitude de ce genre de travail. Il me reste à câbler les éléments de la face arrière qui attend la peinture ; rca, prise hps, inter...

Voici les photos:

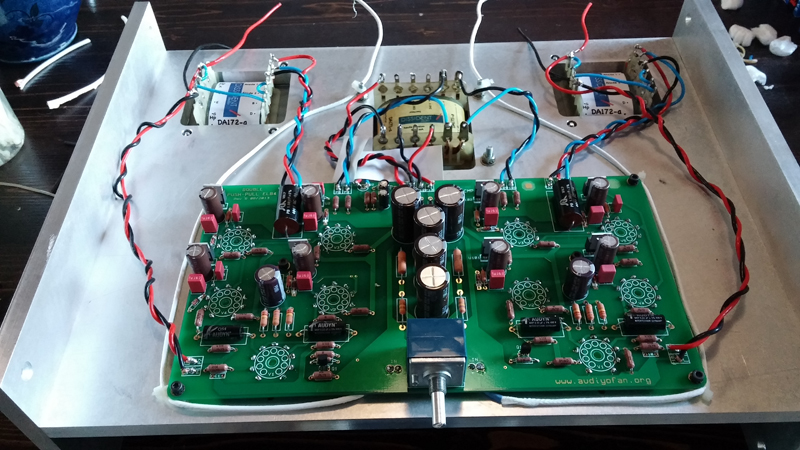

Pleine définition: http://chambre2023.free.fr/dppvg.jpg



J'ai remarqué que sur le TA l'ordre des bornes 0V-200V-235V était inversé par rapport aux TA des autres fabricants de cet ampli, j'ai donc posé la question a Erato en mp par acquis de conscience des fois qu'il y ai eu une erreur d'étiquetage et il m'a répondu que non.

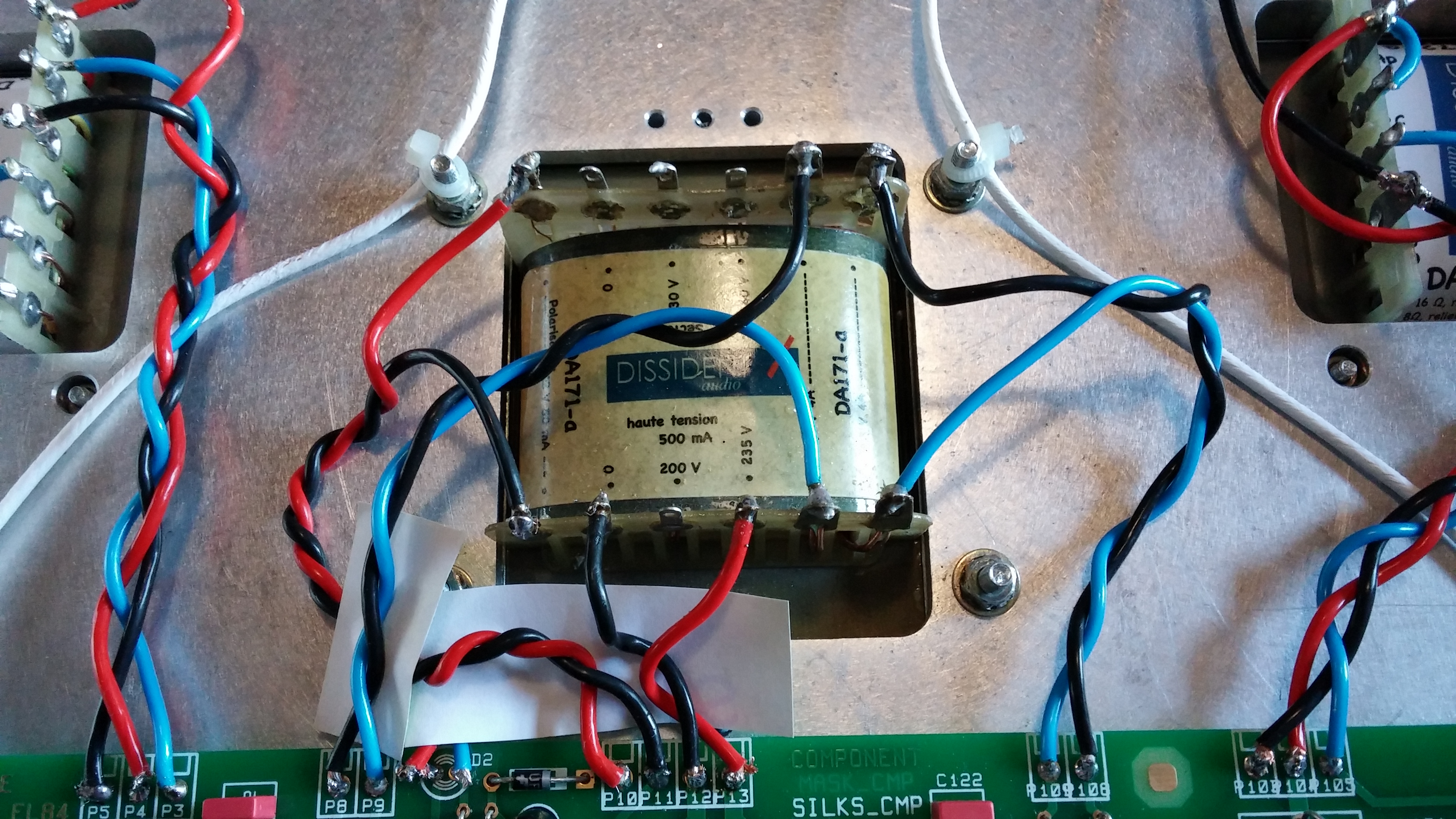

pleine def http://chambre2023.free.fr/dppta.jpg

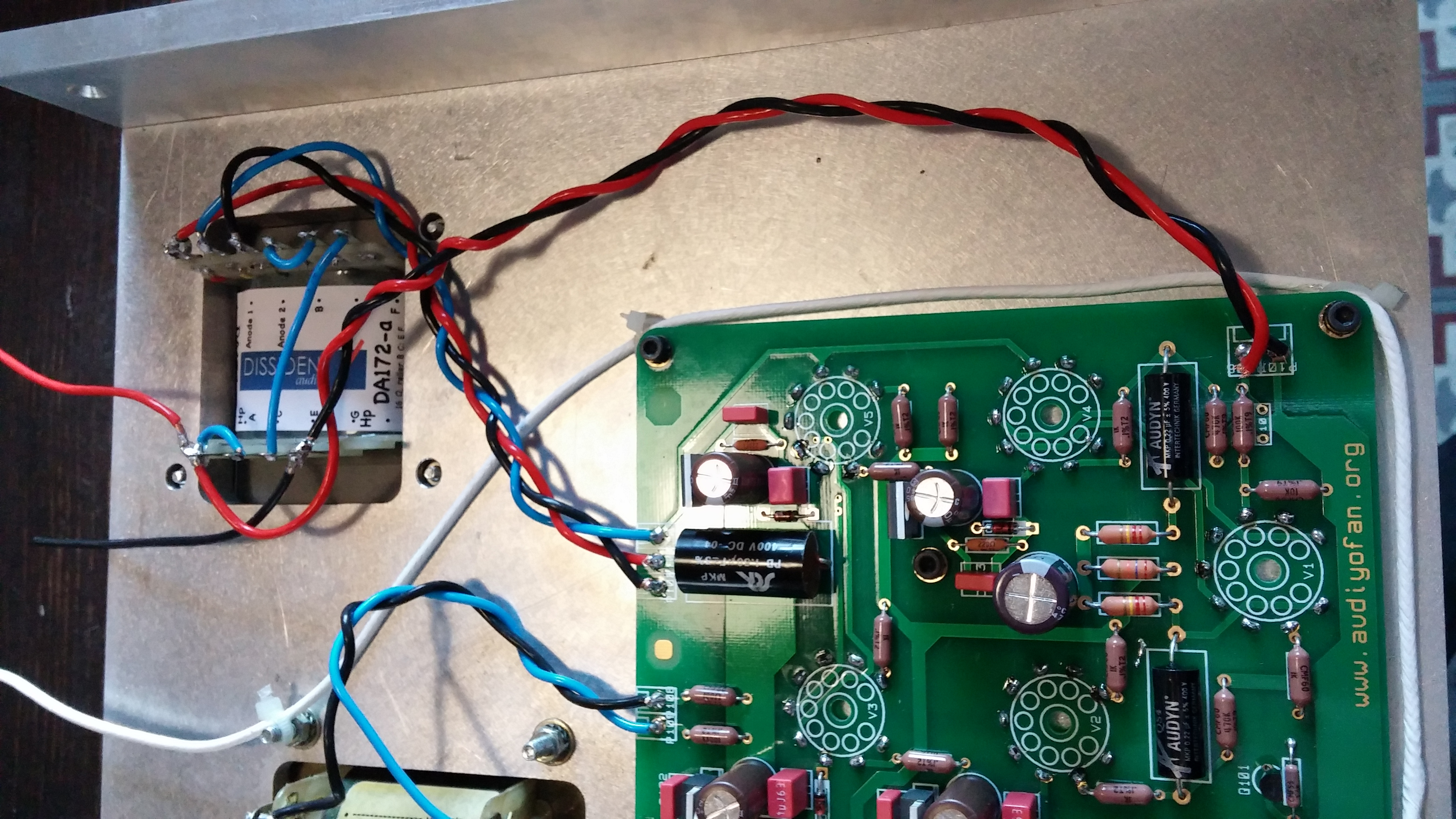

pleine def http://chambre2023.free.fr/dppcd.jpg

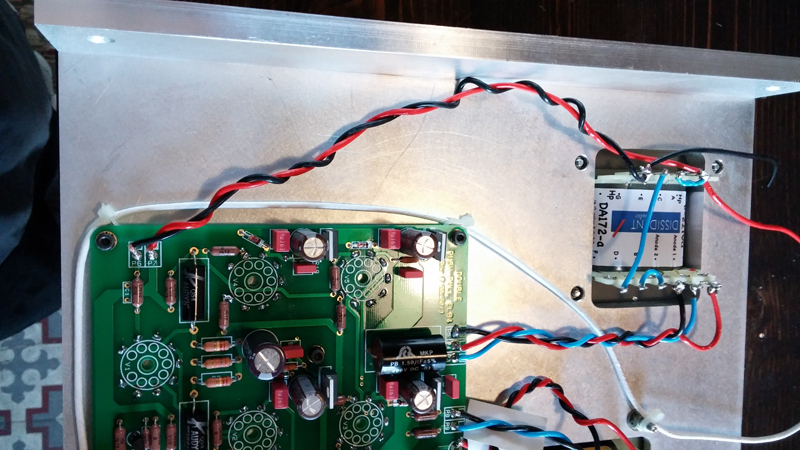

Pleine def http://chambre2023.free.fr/dppcg.jpg

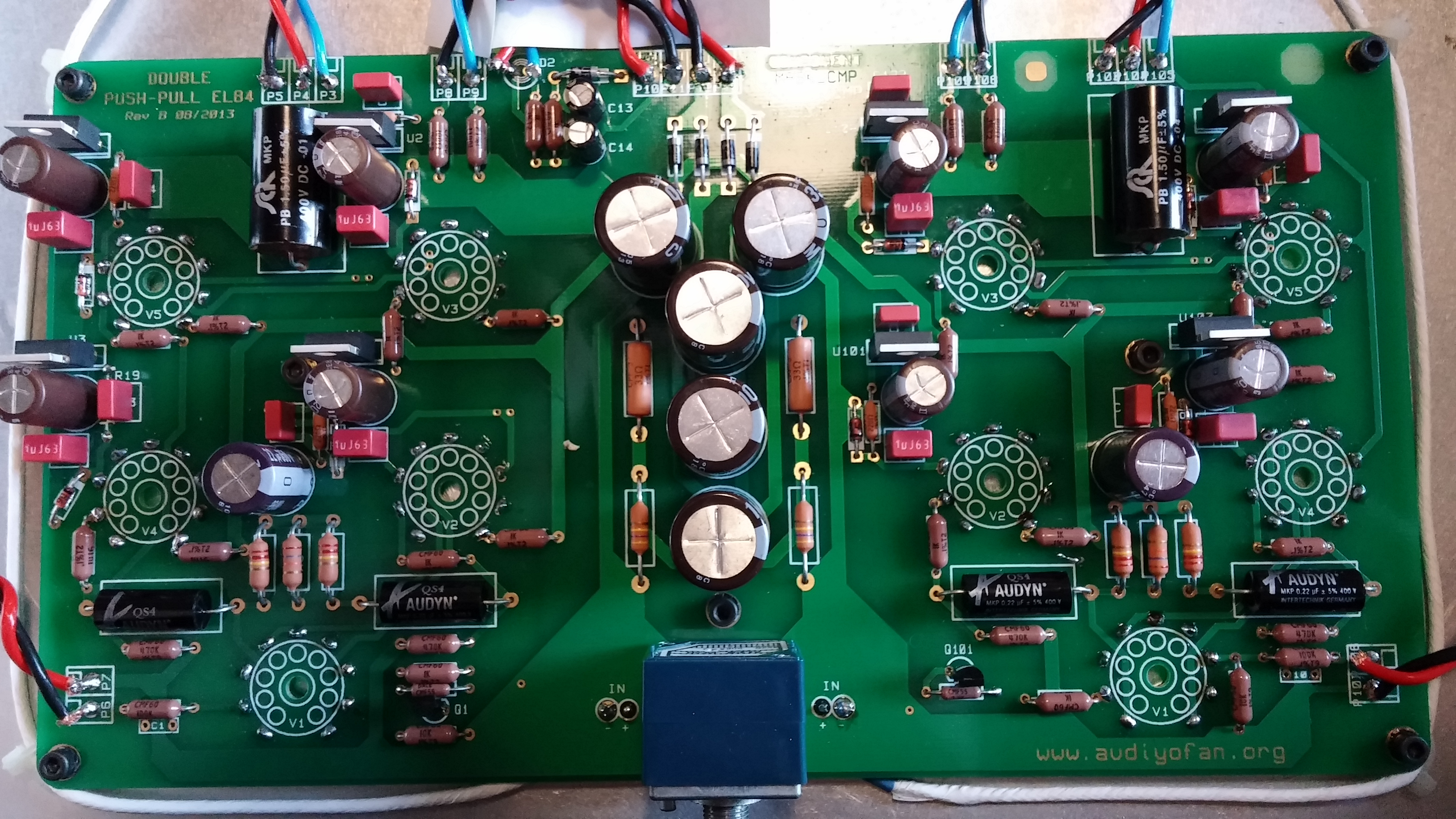

pleine def http://chambre2023.free.fr/dpppcb.jpg



a votre bon cœur!

Une petite question aussi, j'ai merdouillé dans les dimensions entre mon porte fusible et mes fusibles, si je mets un 2.5A a la place du 1A ,est ce que je fais prendre un risque à l'ampli?
(je n'ai pas trouvé de 1A en 32mm à bricotruc ce matin...)

Hello
c'est toujours mieux d'avoir le calibre le plus faible, car sinon le fusible lâche trop tard....

sinon juste un avis: selon moi tes cables modulation (blancs) passent trop près du transfo d'alim. si tu pouvais les coller dans l'angle extérieur pour qu'ils ramassent le moins possible de ronflette 50Hz

Cordialement
Guy

Hello

J'aurai branché la CR une fois le premier débogage effectué , car une CR dans le mauvais sens = sirène
On voit pas si ta connexion d'entrée est une paire torsadée ou pas et elle devrait être comme la CR sur l'extérieur
du "plateau" , ou autrement dit qui ne passe pas près du TA quand il est central

Tu devrais soigné tes torsade aussi , elle me semble disymétrique sur la partie CR essentiellement

Tes bouts de scotch blanc seraient esthétiquement mieux avec un bout de souplisso ou de gaine thermo
malgré que la gaine isolante des fils doit être suffisante

Bel ouvrage en attendant

A +

Merci Guy et Totof, je vais éloigner les câbles d'entrée du TA et j'ai utilisé du câble coaxial



Les scotchs n'en sont pas, ce sont des bouts de papier pour la lisibilité de la photos (au croisements des fils)

Qu'est ce qui détermine le sens de la contre réaction? (Je l'ai branchée comme Yves et coweneko)

je contrôlerais leurs longueur de câble demain

Sinon aucune grosse connerie ne vous saute aux yeux?

Pour tes torsades, Tu alignes tes trois câbles que tu attaches à un barreau d'escalier ou autre, avec une visseuse , tu coinces tes deux ou trois dans le mandrin et rouler jeunesse. Avec du monobrin c'est impec et propre, tu peux tordre la tresse afin qu'elle passe ou tu le souhaites.

DAvid

Hello

Le coaxial pour de la connectique d'entrée AMHA hein

A +

merdum, moi qui pensais bien faire je suis bon pour refaire une commande. pourquoi est-ce si mauvais?

Et pour le sens de la CR, par quoi est-il déterminé?

Re

le coax fait une excellente antenne

Pour la CR c'est assez compliqué à expliquer , le sens des connexions du schéma
qui déphase ou pas le signal le long de la chaîne d'amplification dans ton ampli
le sens de branchement des enroulements du TRS toussa fait qu'on a une chance sur deux
de se tromper ou alors on fait de la série avec tous les appareils identiques
ou on a la chance du débutant c'est selon

A +

Espérons que la chance du débutant soit avec moi de toute façon je testerais sur de vielles enceintes.

Il me reste une longueur de coaxial, me conseillerais-tu de virer la tresse et d'utiliser le brin central pour dédoubler mon fil?

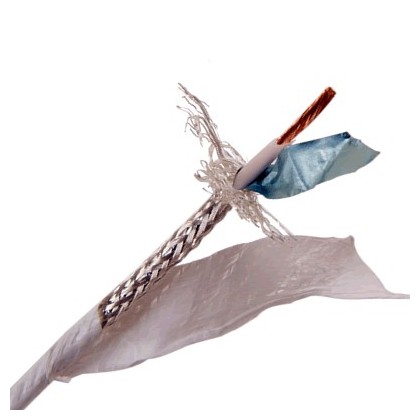

Coweneko disais qu'il utilise du câble blindé, alors j'ai cherché sur audiophonics, je suis tombé sur celui ci qui était rangé dans les câbles de modul, je me suis dit que finalement c'était le prolongement du câble de modul donc que ça devait être bien....perdu!

Merci pour tes réponses, même si tu me rajoute du boulot!

Re

Le même câble que tu as utilisé pour tes torsade de CR ou Chauffage etc etc , pas la peine de se ruiner
sinon tu coupe le câble électrique de ton appareil électroménager tombé en panne il y a peu
tu dégaine ce dernier et tu torsade le bleu avec le marron ou encore tu file demain matin à la déchetterie
la plus proche et tu zieute le pépé qui va jeter un câble d'alim vulgaire et tu le récupère
Ca t'évitera de dépenser tes sous chez un revendeur de câbllllllleeee en pure perte

Faut pas le dire trop fort mais le meilleur est souvent à portée de main et on l'ignore

Bonne soirée

Voila, mes 4 fils de contre réaction sont de longueurs identiques, pour le coaxial, je verrais plus tard...si l'ampli fonctionne !
